产品简介
Product Brief

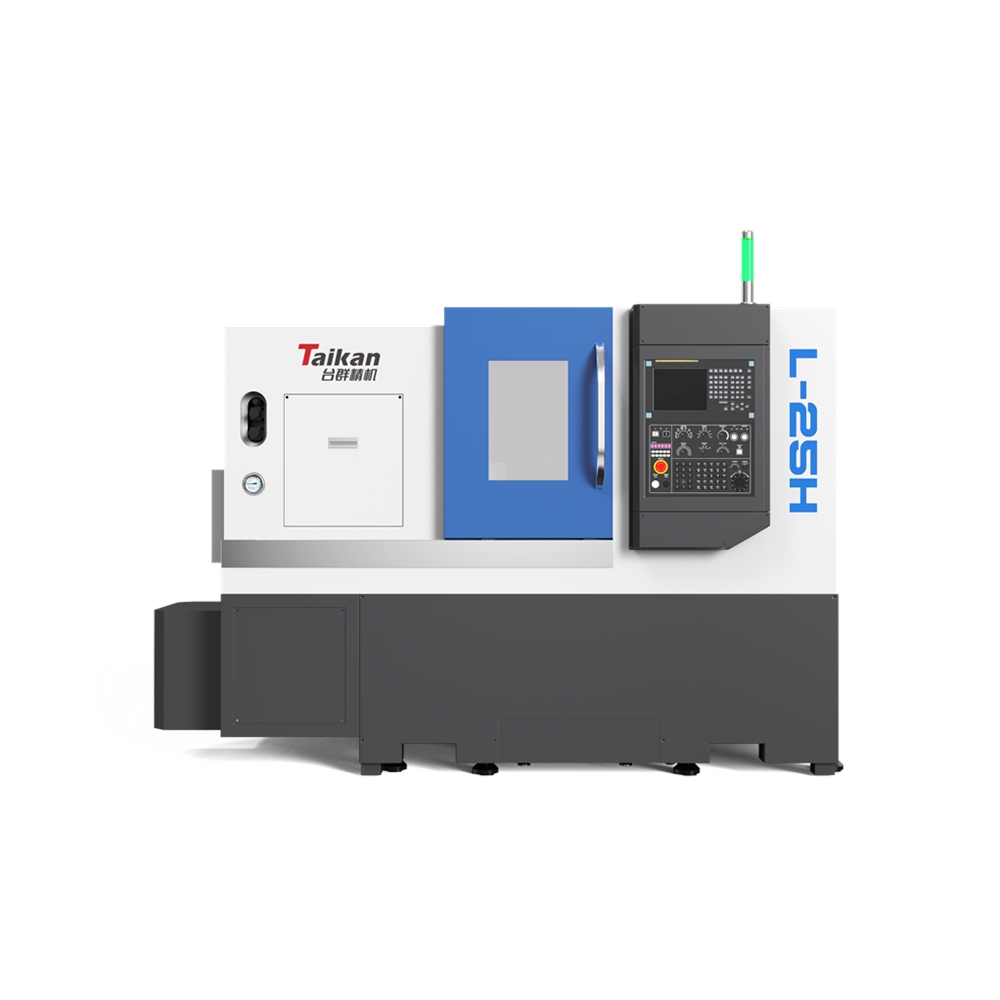

亚游集团ag8精机L-25H型数控卧式车床是双坐标两轴联动、半关环数控机床。本机床机、电、液一体式布局 ，选取全封关防护罩 ，拉门向左开 ，旋转把持台位于右端固定防护罩上 ，操作方便。各伺服进给轴均选取高快静音滚珠丝杠 ，弹性联轴器直接衔接 ，移动快率快、噪声低、定位精度和沉复定位精度高；伺服电机内装绝对值编码器 ，无累计误差 ，无需影象、无需找参考点、堵截电源后位相信息不会迷失。本机床职能强 ，精度高 ，布局合理 ，造型美观 ，易于操作 ，维建方便。
产品个性
Product characteristics
整 体：机床为机、电、液一体式布局 ，30°整体斜床身 ，拥有结构紧凑、刚性高、排屑流畅、操作方便蹬着点；导轨型式为滚动导轨 ，驱动部件选取高快静音滚珠丝杠 ，拥有快率快、发热少、定位精度高的利益；机床为全封关式防护 ，自动排屑、自动光滑、自动冷却�；〈蠹∪∮胖适髦霸煨汀⒏咔慷戎柿现於� ，使机床得到高刚性和不变的精度。
主 轴：本机床主传动系统选取高机能伺服电机驱动 ，通过皮带带头主轴动弹 ，主轴转快领域0-6000r/min。主轴前支持选取了三联高精度角接触球轴承 ，后支持选取两联高精度角接触球轴承 ，满足轴向、径向切削力的承载要求 ，高转快要求。
刀 塔：本机床选取伺服刀台塔 ，换刀快率快 ，靠得住性高。
尾 架：（选配）选取液压式尾架 ，活顶尖结构 ，精度高 ，刚性高 ，机能靠得住。
驱 动：纵、横向驱动选取了FANUC高机能伺服电机 ，定位精度高 ，作为矫捷靠得住。
系 统：建设高机能FANUC 0i-TF PLUS（5）数控系统 ，βi系列高机能互换主轴电机和伺服电机 ，保障了机床节造的不变性 ，也保障了用户要求的数控加工职能和辅助职能。加工工件
Machining workpiece
加工视频
Processing video
产品参数
Product parameters
| 机型 | 项目 | L-25H |
| 加工领域 | 床身上最大回转直径(mm) | φ500 |
| 最大加工直径(mm) | φ250 | |
| 最大加工长度(mm) | 500 | |
| 最大棒料直径(mm) | φ44 | |
| 行程 | X轴行程(mm) | 140 |
| Y轴行程(mm) | ||
| Z轴行程(mm) | 530 | |
| Z2轴行程(mm) | ||
| 主轴 | 输出功率(kw) | 7.5/11KW |
| 主轴头大局 | A2-5 | |
| 主轴最高转快(rpm) | 6000 | |
| 卡盘油缸 | 6寸 | |
| 刀架 | 刀塔大局 | 伺服刀塔 |
| 刀具容量（Sec) | 12 | |
| 表圆刀具尺寸(mm) | 25×25 | |
| 最大镗刀直径(mm) | φ40 | |
| 尾架 | 尾架大局 | 液压尾架(选配) |
| 节造系统 | NC大局 | FANUC 0I TF(5) |
| 排屑大局 | 自动后排 |
